Estrutura e princípio de funcionamento da cabeça de extrusão de tubo

Tecnologia Co. de Ningbo Fangli, Ltd.é umfabricante de equipamentos mecânicoscom quase 30 anos de experiênciaequipamento de extrusão de tubos de plástico, nova proteção ambiental e novos equipamentos de materiais. Desde a sua criação, o Fangli foi desenvolvido com base nas demandas do usuário. Através da melhoria contínua, P&D independente na tecnologia principal e digestão e absorção de tecnologia avançada e outros meios, desenvolvemosLinha de extrusão de tubo de PVC, Linha de extrusão de tubo PP-R, Abastecimento de água PE / linha de extrusão de tubo de gás, que foi recomendado pelo Ministério da Construção Chinês para substituir produtos importados. Ganhamos o título de “Marca de primeira classe na província de Zhejiang”.

O tubo de plástico tem características de peso leve, resistência à corrosão, bom isolamento, baixo custo e longa vida útil. Tem sido amplamente utilizado em vários campos. Na produção de tubos plásticos, a cabeça de extrusão desempenha um papel extremamente importante, que se reflete principalmente nos seguintes pontos: ① Mude o material do movimento espiral para o movimento linear; ② Geradorcomeu a pressão de formação necessária para garantir a compactação dos produtos; ③ Plastificar ainda mais o material; ④ O produto com a seção necessária é formado através do cabeçote da máquina.

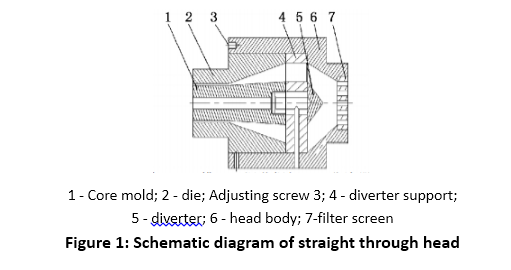

A cabeça é geralmente composta de corpo da cabeça, desviador, suporte do desviador, parafuso de ajuste, matriz do núcleo, lábio da matriz, etc.cabeça de extrusão de tubosão geralmente divididos em tipo direto, tipo ângulo reto, tipo excêntrico, tipo espiral e tipo cesta de tela. O cabeçote direto é o mais comumente utilizado e sua estrutura é mostrada na Figura 1. O cabeçote pode ser dividido nas três partes a seguir: o corpo do cabeçote e o desviador constituem a primeira parte do cabeçote, ou seja, a seção da pré-forma; A seção de compressão do suporte do desviador, matriz e núcleo formam a segunda parte da cabeça, ou seja, a seção de compressão; As seções retas da matriz e do núcleo formam a terceira parte da cabeça, ou seja, a seção formadora.

O princípio de funcionamento do diretocabeça de extrusão de tubo de plásticoé o seguinte: o fundido extrudado peloextrusora de plásticoentra na seção de pré-forma através do corpo da cabeça, torna-se um anel fino sob a ação do desviador e flui através do suporte do desviador em vários fluxos; Depois disso, ele entra na seção de compressão e entra na seção de formação através da seção de compressão da matriz e matriz sob a ação da pressão de fusão. Na seção de formação, ele é formado em um tubo circular, resfriado e finalmente se torna um tubo de plástico polimérico.
