1.Introdução da máquina de corte sem cavacos
Máquina de corte sem lascas de tubo série S (padrão)
- Adotar configuração de otimização da marca Fangli;
- A face final do corte do tubo é lisa e bonita;
- Alimentação pneumática ou hidráulica;
- Controle CLP.
Máquina de corte sem lascas de tubos da série G (high-end)
- Adotar configuração de otimização da marca Fangli;
- Lâmina sem cavacos de grande diâmetro cortando até Ф 1600mm;
- Acionamento por trilho guia linear de alta precisão;
- Tubo de tamanho pequeno é cortado por faca voadora de alta frequência;
- A fixação tipo V é adotada para especificações acima de 250 (inclusive), sem substituição do bloco do cabo;
- Com abertura de porta e função de desligamento;
- Porta deslizante em placa de circuito impresso;
- Em conformidade com o design padrão CE.

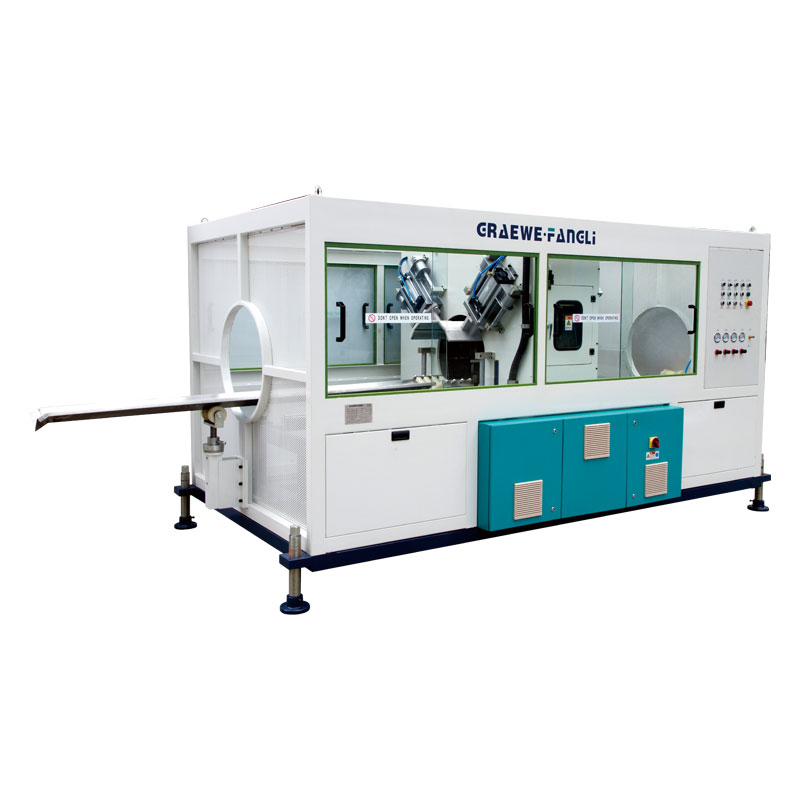

Máquina de corte sem lascas de tubo da série U (high-end da América do Norte)
- Adote a configuração high-end da marca GRAEWE FANGLI norte-americana;
- Lâmina sem cavacos de grande diâmetro cortando até Ф 1600mm;
- Acionamento por trilho guia linear de alta precisão;
- Tubo de tamanho pequeno é cortado por faca voadora de alta frequência;
- A fixação tipo V é adotada para especificações acima de 250 (inclusive), sem substituição do bloco do cabo;
- Com abertura de porta e função de desligamento;
- Porta deslizante em placa de circuito impresso;
- Em conformidade com o design padrão UL;
- Desenvolvido e fabricado conforme padrão norte-americano.
2. Parâmetro do produto
Máquina de corte sem lascas de tubo série S (padrão)
Modelooo |
Faixa de corte de tubos |
Espessura máxima da parede de corte |
Modo de corte |
Altura central |
Dimensão global |
FDQG32S |
F16~F32 |
6 |
Corte com faca voadora |
1000 |
520x620x1200 |
FDQG63S |
F16~F63 |
10 |
Corte com faca voadora |
1000 |
840×720×1300 |
WQQG63S |
F16~F63 |
12 |
Corte pneumático sem cavacos |
1000 |
2600×1100×1600 |
WQQG160S |
F20~F160 |
20 |
Corte pneumático sem cavacos |
1000 |
2800×1200×1600 |
WYQG250S |
F50~F250 |
25 |
Corte hidráulico sem cavacos |
1000 |
2900×1500×1600 |
WYQG315S |
F75~F315 |
30 |
Corte hidráulico sem cavacos |
1000 |
2900×1600×1600 |
WYQG450S |
F90~F450 |
45 |
Corte hidráulico sem cavacos |
1100 |
3100×2000×2000 |
WYQG630S |
F160~F630 |
60 |
Corte hidráulico sem cavacos |
1100 |
3100×2150×2200 |
WYQG800S |
F315~F800 |
65 |
Corte hidráulico sem cavacos |
1200 |
3100×2250×2400 |
WYQG1000S |
F400~F1000 |
70 |
Corte hidráulico sem cavacos |
1400 |
3500×2200×2500 |
WYQG1200S |
F500~F1200 |
70 |
Corte hidráulico sem cavacos |
1600 |
3500×2500×2900 |
WYQG1600S |
F710~F1600 |
70 |
Corte hidráulico sem cavacos |
1800 |
3500×3000×3600 |
Os parâmetros estão sujeitos a alterações sem aviso prévio
Máquina de corte sem lascas de tubos da série G (high-end)
Modelooo |
Faixa de corte de tubos |
Espessura máxima da parede de corte |
Modo de corte |
Altura central |
Dimensão global |
FDQG32G |
F16~F32 |
6 |
Corte com faca voadora |
1000 |
520x620x1200 |
FDQG63G |
F16~F63 |
10 |
Corte com faca voadora |
1000 |
840×720×1300 |
WQQG63G |
F16~F63 |
12 |
Corte pneumático sem cavacos |
1000 |
2600×1100×1600 |
WQQG160G |
F20~F160 |
20 |
Corte pneumático sem cavacos |
1000 |
2800×1200×1600 |
WYQG250G |
F50~F250 |
25 |
Corte hidráulico sem cavacos |
1000 |
2900×1500×1600 |
WYQG315G |
F75~F315 |
30 |
Corte hidráulico sem cavacos |
1000 |
2900×1600×1600 |
WYQG450G |
F90~F450 |
45 |
Corte hidráulico sem cavacos |
1100 |
3100×2000×2000 |
WYQG630G |
F160~F630 |
60 |
Corte hidráulico sem cavacos |
1100 |
3100×2150×2200 |
WYQG800G |
F315~F800 |
65 |
Corte hidráulico sem cavacos |
1200 |
3100×2250×2400 |
WYQG1000G |
F400~F1000 |
70 |
Corte hidráulico sem cavacos |
1400 |
3500×2200×2500 |
WYQG1200G |
F500~F1200 |
70 |
Corte hidráulico sem cavacos |
1600 |
3500×2500×2900 |
WYQG1600G |
F710~F1600 |
70 |
Corte hidráulico sem cavacos |
1800 |
3500×3000×3600 |
Os parâmetros estão sujeitos a alterações sem aviso prévio
Máquina de corte sem lascas de tubo da série U (high-end da América do Norte)
Modelooo |
Faixa de corte de tubos |
Espessura máxima da parede de corte |
Modo de corte |
Altura central |
Dimensão global |
FDQG32U |
F16~F32 |
6 |
Corte com faca voadora |
1000 |
520x620x1200 |
FDQG63U |
F16~F63 |
10 |
Corte com faca voadora |
1000 |
840×720×1300 |
WQQG63U |
F16~F63 |
12 |
Corte pneumático sem cavacos |
1000 |
2600×1100×1600 |
WQQG160U |
F20~F160 |
20 |
Corte pneumático sem cavacos |
1000 |
2800×1200×1600 |
WYQG250U |
F50~F250 |
25 |
Corte hidráulico sem cavacos |
1000 |
2900×1500×1600 |
WYQG315U |
F75~F315 |
30 |
Corte hidráulico sem cavacos |
1000 |
2900×1600×1600 |
WYQG450U |
F90~F450 |
45 |
Corte hidráulico sem cavacos |
1100 |
3100×2000×2000 |
WYQG630U |
F160~F630 |
60 |
Corte hidráulico sem cavacos |
1100 |
3100×2150×2200 |
WYQG800U |
F315~F800 |
65 |
Corte hidráulico sem cavacos |
1200 |
3100×2250×2400 |
WYQG1000U |
F400~F1000 |
70 |
Corte hidráulico sem cavacos |
1400 |
3500×2200×2500 |
WYQG1200U |
F500~F1200 |
70 |
Corte hidráulico sem cavacos |
1600 |
3500×2500×2900 |
WYQG1600U |
F710~F1600 |
70 |
Corte hidráulico sem cavacos |
1800 |
3500×3000×3600 |
Os parâmetros estão sujeitos a alterações sem aviso prévio
